คำสั่ง Lens ใน CorelDRAW
« เมื่อ: 23 มีนาคม, 2011, 12:48:20 PM »
คำสั่ง Lens
คำสั่งนี้ อยู่ในหมวดเดียวกับ Bevel น่ะครับ ส่วนคำสั่งอื่นๆ ที่อยู่ในแถบEffectsนี้
เป็นคำสั่งซ้ำกับ Toolbar ซึ่งได้อธิบาย ไปแล้ว  จึงไม่อธิบายซ้ำน่ะครับ
ส่วนlens นั้นไม่มี Toolbar กำกับ
วิธีเรียกใช้งาน
ที่เมนูบาร์ กด Effects  - Lens
หลักการคือ มันจะเปลี่ยนชิ้นงานให้กลายเป็น Lens รูปร่างต่างๆ
เช่น แว่นขยาย ,เลนส์ตาปลา, ฟิวเตอร์กระจกสี เป็นต้น
เมื่อเรานำเสนส์ที่ทำขึ้นไปวางอยู่หน้าวัตถุ วัตถุนั้นก็จะเปลี่ยนไปตามเลนส์ที่ส่องมัน

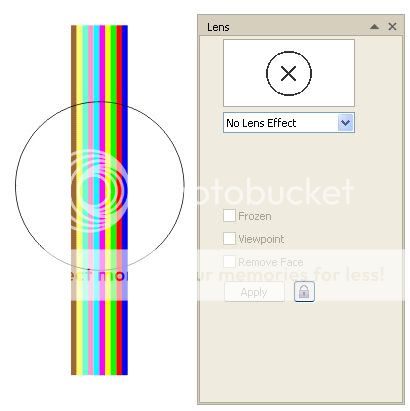

จากตัวอย่างเราจะวาดวงกลมขึ้นมา1วง
แล้วทำแถบสีไว้ด้านหลัง นำวงกลมมาไว้ข้างหน้า


เรียกกรอบ Lens ขึ้นมาโดย   ที่เมนูบาร์ กด Effects  - Lens

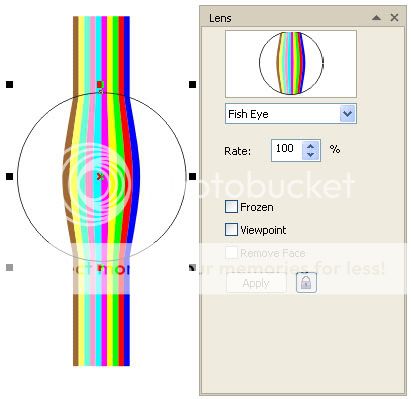

เลือกเลนส์แบบ Fish Eye
ภาพแถบสี ด้านหลังจะเปลี่ยนไปทันที เป็นโค้งๆคล้ายตาปลา

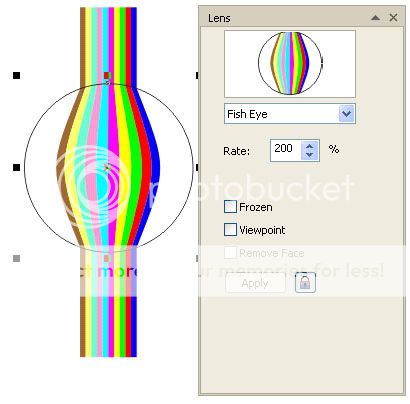

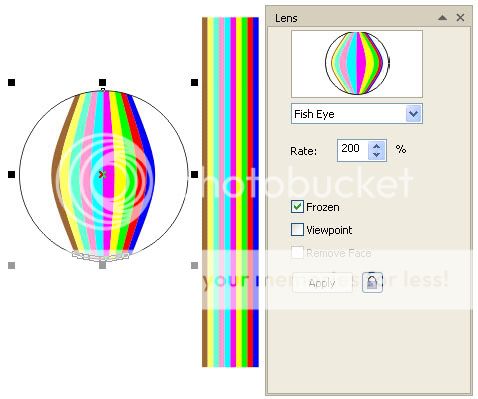

ยังสามารถเพิ่มอัตราการขยายตัวได้ ลองเปลี่ยน ตัวเลขที่ Rate ให้เป็น200%
จะเห็นเลยว่ามันขยายความโค้งเพิ่มขึ้น

เรายังสามารถแกะ มันออกมาใช้งานได้ด้วย
โดยติ๊กเครื่องหมายถูกที่ Frozen
ก็จะสามารถดึงยกออกมาได้เลย


จากนั้นอันกรุ๊ฟ แล้วลบขอบวงกลมทิ้งไป
เราก็จะได้ชิ้นงานด้านใน มาให้งานได้เลย
สามารถแยกออกเป็นชิ้นๆได้

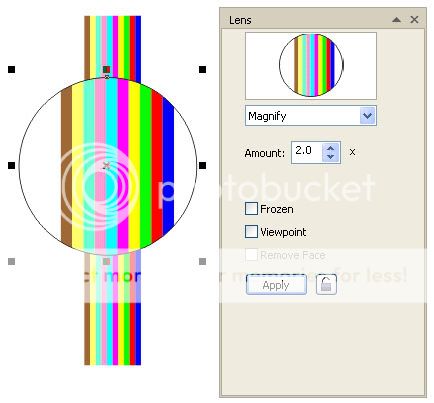

นอกจากนี้ยังมีคำสั่ง lens แบบMagnify (แว่นขยาย)
เราจะทำแบบเดิมวงกลมหน้าแถบสี
แล้วใช้คำสั่ง Effects  - Lens แบบ Magnity อัตราการขยาย สองเท่า
ตั้งที่ Amount 2.0x

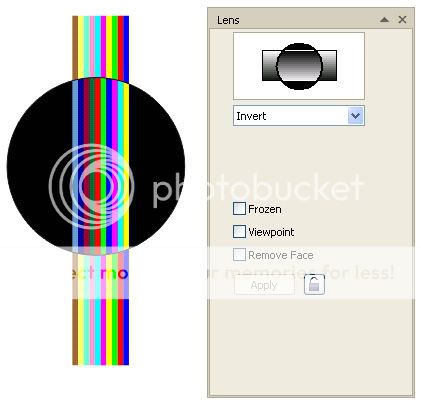

ลองอีกแบบ เป็นแบบ Invert คือแบบสลับสี เป็นสีตรงข้าม

ไม่ได้ใช้ได้กับรูปทรงอย่างเดียวน่ะครับ แบบตัวหนังสือก็ใช้ได้

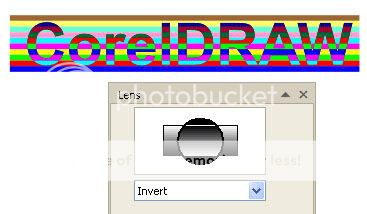

จากตัวอย่างใช้เลนส์แบบ Invert กับตัวหนังสือ แล้วไปวางหน้าแถบสี จะเป็นว่าสีเปลี่ยนไป
เราไปวางไว้หน้ารูปทั่วไปก็ได้น่ะครับ จะเปลี่ยนเป็นภาพเนกาทีฟ เลย

ยังมีlensแบบต่างๆให้เลือกใช้อีกหลายแบบน่ะครับ ลองเลือกๆดู
อาจมีอันใดตรงกับงานที่เราต้องการสร้างสรรค์ขึ้นมาก็ได้

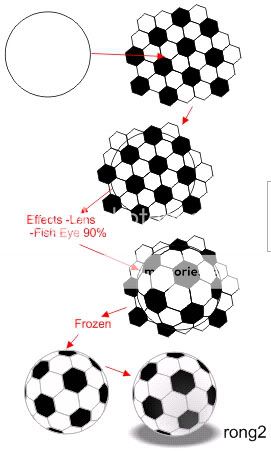

การวาดรูป ลูกบอล แบบด่วน ด้วยคำสั่ง Lens
-เริ่มต้นด้วยการวาดรูป 6เหลี่ยม แล้วนำมาซ้อนๆกัน
เราจะก๊อปปี้ขึ้นมาแล้วนำมาเรียงกัน โดยเปิด Snap to Objects
เพื่อให้มันดูดติดกัน จัดเรียงได้ง่าย
แล้วเปลี่ยนสีสลับขาว-ดำ แบบลูกบอล
-วาดรูปวงกลมขึ้นมา 1 วง
นำมาซ้อนไว้ข้างหน้า  6เหลี่ยมที่วาดขึ้นอย่าให้ล้นออกไปน่ะครับ
-ใช้คำสั่ง Effects -Lens แบบ Fish Eye  90%
 ช่วงนี้สามารถจับเลือนวงกลมได้
-เมื่อเสร็จแล้วก็ ติ๊กถูกหน้า Frozen แล้วดึงยกลูกบอลออกมาได้เลย
เท่านี้ครับ ง่ายๆ ได้ลูกบอลเวกเตอร์ไว้ใช้งานได้แล้ว

การใช้งาน คำสั่ง Lens กับตัวหนังสือ
เราสามารถสร้างตัวหนังสือใสๆแบบแก้ว มองทะลุไปเห็นด้านหลัง
ด้วยคำสั่ง Lens
เริ่มจากชั้นล่างสุด  ใช้Effects -Lens แบบ Fish Eye 250 %
ชั้นที่สองทำเงา โดยใช้ Drow Shadow กับตัวหนังสืออีกชุด
แล้วแยกเงาออก แล้วตัดเงาด้วยตัวหนังสือ ด้วยคำสั่ง Combine
เพื่อให้มองทะลุไปเห็นตัวหนังสือที่ทำ Lens
(เหตุที่ไม่เอาเงาไว้หลัง Lens เพราะว่ามันจะส่องเงาไปด้วยทำให้ดูเป็นดำๆ)
ชั้นที่สามบนสุด จะทำเป็น ขาวใส (แทนเงาสะท้อนจากผิว)
โดยทำ คอนทัวร์เข้าใน 1ชั้น แยกออก แล้วเอาตัวในมาซ้อนกันแล้วตัด
เรียบร้อย
เวลาเรียงตัวกันเราจะให้เงา เลื่อมกับ Lens นิดหน่อย เพื่อให้ดูเป็นมิติ

วาดแว่นขยาย โดยใช้ Effect Len

ขยับไป-มา  ขยายในส่วนต่างๆได้เหมือนจริง
